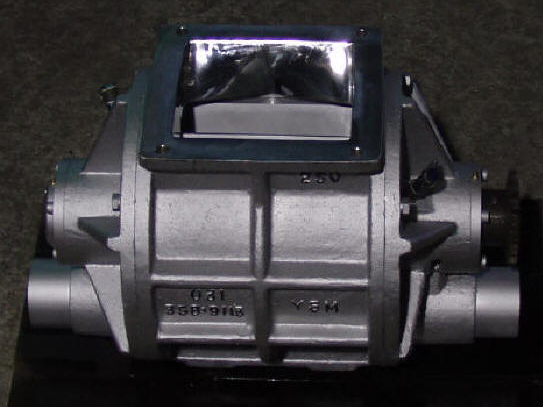

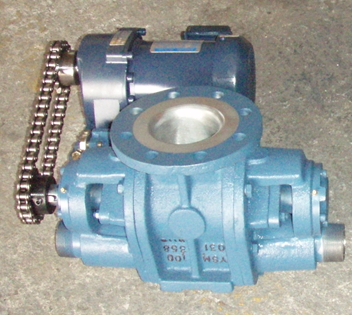

 직결식 로타리 벨브
 Product No.
 424
 Manufacturer
 hanqing
 Origin
 중국
 모델명
 zgf 직결식
 재질
 sus304재질로 정밀주조
 재질
 45c
 연결
 후랜지,너트 주문자 사양
 사용온도
 상온


압력 범위:1kg/㎠조원 압력이나 강압적인 압력
입구 폭/출구:정사각형 크기의 치수는 料流에 제한 없이 최대 생산량을 나타낼 수 있다.
일반적인 형태:구조적이고 공간적인 공간이 적다.
베어링 집게 손가락:롤러 베어링에 의한 전류를 효과적으로 방지하고, 장비의 온도를 높이기 위해 온도를 높이는 데 사용한다.
구동 방식:체인 구동/모터 수직 연결
동력 사양:델타 에어 라인 감속기, Y시리즈 모터[필요한 방향 맞춤형 하이브리드]
재질:탄소 에센셜, 스테인레스 스틸 케이스 등压力范围:1kg/㎠系统压力或压差.
增大入口/出口:正方形.没有截面尺寸对料流的限制从而可达最高产量.
普通型:结构紧凑,占用空间小.
轴承外置式:有效地防止粉尘侵入轴承,增大设备适应较高温度的使用范围.
驱动方式:链驱动/马达直连驱动.
动力配置:摆线针轮减速机,Y系列电机[可按需方指定动力配制].
材质:碳钢\铸铁\不锈钢系列等.
型号
外形及安装联接尺寸(mm)
 工作温度℃ 转速转/分 电机功率KW
A B C H Q
L1
~
L2
~
M
~
N
~
 n-￠
ZRF 8L 200 280 320 350 320 680 820 650 600 8-￠18


内置≤80
外置≤300



16/24/33
 0.75
14L 250 330 370 410 370 730 880 800 680 8-￠18 1.1
24L 300 390 440 460 440 850 1000 850 720 12-￠18 1.5
35L 350 450 500 520 500 900 1050 920 780 12￠-18 2.2
50L 400 500 550 580 550 960 1100 990 870 16-￠18 3
90L 500 600 660 700 660 1080 1250 1180 1000 16-￠22 4
150L 600 700 760 810 760 1180 1350 1300 1120 16-￠22 5.5
260L 700 800 860 920 860 1280 1500 1450 1320 20-￠22
