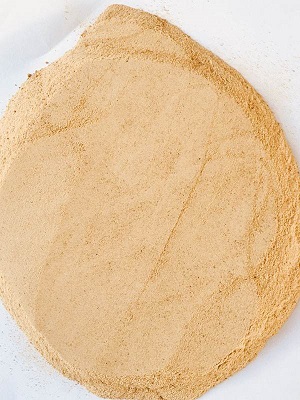

 맥주효모: 건조전 함수량80%, 건조후 함수량10% 입니다!
1. 설비 원리
드럼건조기는 회전하는 원통에 내열전도형으로 건조장치를 돌려 통 외벽에 부착된 액상물질이나 띠형 물질을 계속 작동시켜 건조시키는 장치다.건조 드럼은 전동수단에 의해 구동되어 정해진 회전속도에 따라 회전하며 회전하는 드럼은 그 하부 료홈을 통과하여 1두께의 료막을 접착하고, 열은 파이프를 통해 드럼 내벽으로 전달되어 료막의 습분이 증발, 탈습, 습분이 포함된 자재를 건조시킨다.건조된 재료는 드럼 표면의 스크래치에 의해 스크래치에 의해 드럼에서 떨어져 스크래치 하부에 위치한 스크류 컨베이어로 스크류 컨베이어를 통해 건재료를 집중, 포장한다.증발되어 제거된 습분은 밀폐된 덮개를 통해 해당 처리 장치로 그 성질이 유입될 수 있다. 일반적으로 수증기로 덮개 천장의 배기관에 의해 대기 중으로 직접 배출될 수 있다.
열효율이 높고 연속적으로 만들 수 있기 때문에 액상 물질이나 띠 모양의 물질의 건조에도 널리 사용되며 크림 모양과 끈적끈적한 물체에 더욱 적합합니다.2가지 형태로 나눌 수 있습니다: 단일통, 듀얼통 건조기.또한 작동압력에 따라 상압과 감압의 두 가지 형태로 구분할 수도 있다.
적용 범위:
화공, 염료, 제약, 식품, 야금, 효모 등의 업종에서 액공의 끈적끈적한 물감의 건조가 적용된다.쌀가루, 시리얼, 알파전분, 감자전분, 정수제, 황산구리, 동물교, 식물교, 염료효모, 항균소, 유당, 녹말풀, 아질산나트륨, 염료, 증류폐액, 황화람, 페니실린 균박, 폐수추출단백질 등의 건조 완제품이 조각상, 분말상 및 과립상으로 널리 사용되고 있다.
이 기관은 주로 액체 재료를 처리하는 데 사용되며 증기, 온수 또는 뜨거운 기름으로 가열 건조할 수 있고, 냉수 냉각용 결편으로도 통할 수 있다.다양한 물질의 성질과 공정에 따라 침지식, 스프레이식, 연자식 등의 덧셈 방식이 요구될 수 있다.
2. ▼ 기능특징:
열효율이 높습니다. 드럼건조기 열전달 메커니즘은 열전도에 속하기 때문에 전열방향이 전체 작동주기에 일치합니다. 덮개 방열과 열방사 손실을 제외한 나머지 열은 모두 탱크막 습분 증발에 사용됩니다. 열효율은 80~90%에 이를 수 있습니다.
조작 신축성이 커서 활용성이 넓습니다.드럼건조기의 많은 건조요소를 조정할 수 있습니다.흡료의 농도, 도료막의 두께, 가열 매체의 온도, 드럼의 회전 속도 등과 같이 드럼 건조기의 건조 효율을 변화시킬 수 있으며, 많은 요소들이 서로 연관되지 않습니다.이것은 드럼 건조 작업에 큰 편리함을 가져와서 다양한 물질의 건조와 생산량의 상이한 요구에 적응할 수 있게 한다.
건조시간이 짧습니다. 재료의 건조주기는 보통 10-300초로 감열성 재료에 적합합니다.드럼건조기를 진공기에 설치하면 감압상태에서 동작한다.
건조율이 높습니다. 통벽에 도포된 피막은 얇기 때문에 일반적으로 0.3-1.5mm이고 열전달, 물질전달 방향이 일치합니다. 피막 표면은 20-70kg.H2O/m2.h의 증발력을 유지합니다.
단일 기계의 생산 능력은 통 사이즈의 제한을 받는다.일반적인 드럼 건조기의 건조 면적은 너무 넓어서는 안 된다.단일 배럴의 건조 면적은 12m2를 넘는 경우가 드물다.동일한 규격의 설비의 경우, 액체의 처리 능력, 또한 액체의 성질, 습함량 제어, 막 두께, 드럼 회전수 등의 요인에 영향을 받아 변화 폭이 비교적 크며, 일반적으로 50~2000kg/h이다.
열공급매체가 간편합니다. 포화수증기를 자주 사용하며 압력범위는 2~6kgf/cm2입니다. 8kgf/cm2를 초과한 적은 적습니다.낮은 온도에서 건조할 것을 요구하는 어떤 물질에 대해서는 뜨거운 물을 열매로 채택할 수 있다. 비교적 높은 온도에서 건조할 물질에 대해서도 열매 또는 고비점 유기물을 열매로 사용할 수 있다.
3.▼ 구조형식
일반적으로, 드럼 스크래치 건조기는 드럼 수에 따라 싱글, 더블, 멀티스크래치 건조기의 세 종류로 나눌 수 있다.
싱글 드럼 건조기: 용액 또는 묽은 펄프 형상이 부액인 물질의 건조에 사용된다.패브릭 방식은 항상 침액식 또는 사출식이다.통은 주철이나 강판으로 용접한다.통내의 열공급 매체의 출입은 충전함 밀폐형 공기흡입 헤드의 구조로 되어 있다.통내 응축액은 빨대를 취하며 통내 증기의 압력과 소수밸브 사이의 압차를 이용하여 통외로 연속적으로 열을 배출한다.

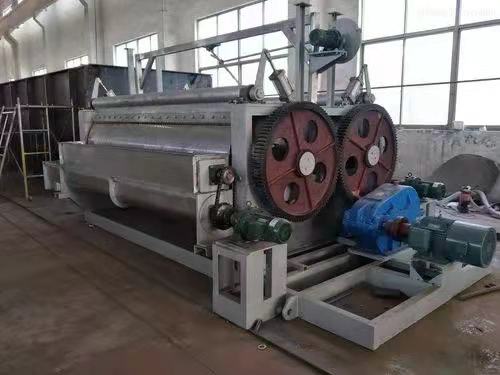

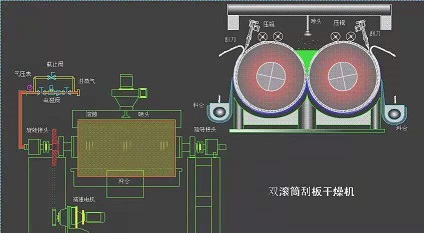

2기통형 건조기: 2기통형 건조기는 동일한 감속 전동장치로 동일한 모수와 치수의 한 쌍의 기어에 의해 같은 직경의 드럼을 서로 회전시킨다.천막 위치에 따라 대굴림식과 동조식의 두 종류로 나뉜다.
다통형 건조기: 다통형 건조기는 띠형 물질의 건조에도 응용된다.진·출재의 방식은 액상물 건조와는 전혀 다르다.띠형 물질의 건조는 습도 조절 외에 외형 변화를 제어해야 하므로 롤러는 롤베어링을 사용하여 저항을 감소시키고 운반 중에 늘어짐으로 인한 변형을 방지한다.
4. 기술제원
*** 설비규격은 고객요구에 따라 주문제작가능합니다!!
|
