압력 범위:1kg/㎠조원 압력이나 강압적인 압력
입구 폭/출구:정사각형 크기의 치수는 料流에 제한 없이 최대 생산량을 나타낼 수 있다.
일반적인 형태:구조적이고 공간적인 공간이 적다.
베어링 집게 손가락:롤러 베어링에 의한 전류를 효과적으로 방지하고, 장비의 온도를 높이기 위해 온도를 높이는 데 사용한다.

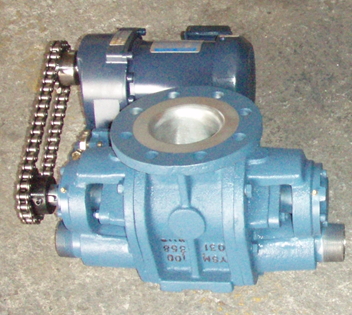

구동 방식:체인 구동/모터 수직 연결
동력 사양:델타 에어 라인 감속기, Y시리즈 모터[필요한 방향 맞춤형 하이브리드]
재질:탄소 에센셜, 스테인레스 스틸 케이스 등压力范围:1kg/㎠系统压力或压差.

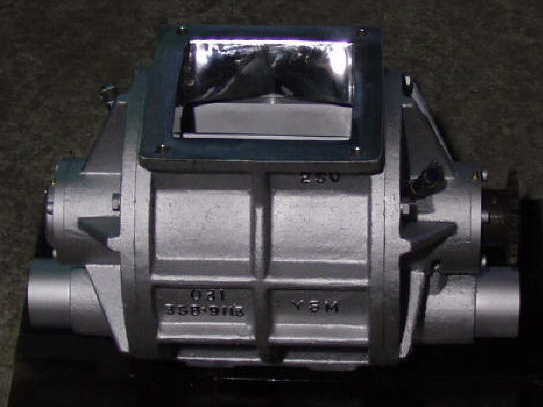

增大入口/出口:正方形.没有截面尺寸对料流的限制从而可达最高产量.
普通型:结构紧凑,占用空间小.
轴承外置式:有效地防止粉尘侵入轴承,增大设备适应较高温度的使用范围.
驱动方式:链驱动/马达直连驱动.
动力配置:摆线针轮减速机,Y系列电机[可按需方指定动力配制].
材质:碳钢\铸铁\不锈钢系列等.
|
型号 |
外形及安装联接尺寸(mm) |
工作温度℃ |
转速转/分 |
电机功率KW |
| A |
B |
C |
H |
Q |
L1
~ |
L2
~ |
M
~ |
N
~ |
n-￠ |
| ZRF |
8L |
200 |
280 |
320 |
350 |
320 |
680 |
820 |
650 |
600 |
8-￠18 |
内置≤80
外置≤300 |
16/24/33 |
0.75 |
| 14L |
250 |
330 |
370 |
410 |
370 |
730 |
880 |
800 |
680 |
8-￠18 |
1.1 |
| 24L |
300 |
390 |
440 |
460 |
440 |
850 |
1000 |
850 |
720 |
12-￠18 |
1.5 |
| 35L |
350 |
450 |
500 |
520 |
500 |
900 |
1050 |
920 |
780 |
12￠-18 |
2.2 |
| 50L |
400 |
500 |
550 |
580 |
550 |
960 |
1100 |
990 |
870 |
16-￠18 |
3 |
| 90L |
500 |
600 |
660 |
700 |
660 |
1080 |
1250 |
1180 |
1000 |
16-￠22 |
4 |
| 150L |
600 |
700 |
760 |
810 |
760 |
1180 |
1350 |
1300 |
1120 |
16-￠22 |
5.5 |
| 260L |
700 |
800 |
860 |
920 |
860 |
1280 |
1500 |
1450 |
1320 |
20-￠22 | |
|
