Beverage facilities

 자동캔음료제조설비
 Product No.
 850
 Manufacturer
 한청
 Origin
 중국
 Brand name
 JQ4B150
 생산량
 15000~2000개/h
 전처리설비 일체
 배합- 이송-배관-저장-cv-교반-균질 일체
 충진 포장
 캔세척-로타리충진-연속시밍
 cip설비
 자동 세척설비
 살균
 스팀샤워식 살균 제트프린터
 이송설비
 이송cv 제트프린터

캔음료 생산설비
2T/H果汁生产线设备清单及报价 一、 热水系统열수설비
번호 设备名称
명칭 规格型号 규격 数量 수량 공율(kw) 단가 (万元) 총계 (万元) 비고
1 열수탱크 3000L 1台 3.8 3.8 保温,材质SUS304
2 판형열교환기 12m2 1台 2.25 2.25 材质SUS304
3 증기다이후램벨브 HY-ZF 1套 0.56 0.56
4 열펌프 5T/H 1台 1.5 0.38 0.38 不锈钢,耐热 小计 6.99
二、 化糖系统 가열설비 序号 设备名称 规格型号 数量 功率(kw) 单价(万元) 总价(万元) 备注
1 가열탱크 600L 1台 1.1 2.75 2.75 三层密闭式,材质SUS304
2 원료혼합기 HYL-10 1台 3 1.95 1.95 不锈钢
3 쌍형여과기 φ300 1套 0.59 0.59 材质SUS304
4 위생펌프 3T/H 1台 0.75 0.28 0.28 不锈钢
5 위생배관 1套 0.65 0.65 材质SUS304 小计 6.22
 三、 调配系统배합설비 序号 设备名称 规格型号 数量 功率(kw) 单价(万元) 总价(万元) 备注
1 고속교반탱크 1000L 1台 11 4.6 4.6 材质SUS304,单层,2000转/分钟,下搅拌
2 위생펌프 3T/H 1台 0.75 0.28 0.28 不锈钢
3 배합탱크 2000L 2台 2.2 3.3 6.6 材质SUS304,单层,50转/分钟
4 파이프여과기 Φ100 1套 0.32 0.32 材质SUS304
5 위생펌프 3T/H 2台 0.75 0.28 0.56 不锈钢
6 쌍형여과기 2t/h 1套 0.52 0.52 材质接触物料盘管材质316
7 위생펌프 3T/H 1台 0.75 0.28 0.28 不锈钢
8 滚筒过滤机여과기 2T/H 1套 2.2 2.2 材质SUS304
9 高位罐상부탱크 500L 1台 0.85 0.85 材质SUS304
10 均质机균질기 2T/H-30 1台 22 6.95 6.95 接触物料部分材质SUS304
11 真空탈포기 2T/H 1台 4.5 4.5 4.5 材质SUS304
12 盘管式UHT 2T/H 1套 2.2 3.9 3.9 手动,接触物料盘管材质316
13 成品罐완성품탱크 600L 1台 2.65 2.65 保温,材质SUS304
14 工作平台작업대 2套 1.3 2.6 不锈钢 小计 36.81
四、 CIP清洗系统 세척설비 序号 设备名称 规格型号 数量 功率(kw) 单价(万元) 总价(万元) 备注      1 CIP清洗中心 1000L 1套 15.5 15.5 分体式,半自动。
五、水处理系统수처리30万元管件阀门벨브、安装材料설치제료1批约15万元,
6、 安装调试费설치 시운전 3万。
七、灌装封口系统충진실링설비 序号 设备名称 规格型号 数量 功率(kw) 单价(万元) 总价(万元) 备注 1 卸垛机켄공급설비 1 14.5 14.5 2 冲罐机충진기 1 1 1 3 150灌装封口机충진캡핑 1 35 35 4 冲氮机配2个液氮罐 1 21 21 질소해당무 5 샤외식살균기 10米X2.2米 1 28 28 6 输送带컨베어 50米 0.12 6 7 动力头해드 6个 0.4 2.4 8 弯头엘보 6个 0.35 2.1 9 包装平台작업대 1 0.35 0.35 小计 95
八、运输费운송비4万。
九、本方案不包括水、电、汽部分。물 전기 에어설비 별도
十、总合计:206.87万元

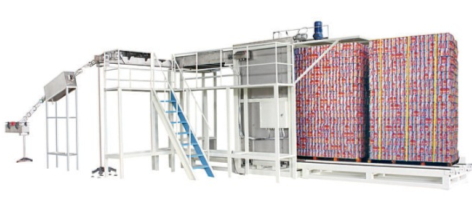

1.提升卸垛机:自动提升卸垛机主要用于圆罐的自动卸垛,将堆叠于栈板上的空罐,提升后经卸罐机构的推罐装置将空罐一层层的推至网式输送平台上,起到暂时的缓冲作用。在网式输送链的一侧有一条输送带,空罐由输送带进入到滑道式洗罐机上。 本机可取代人工上罐,提高生产效率和自动化程度。具有提升精度高,出罐平稳,生产速度连续可调等特点。本机电机使用变频调速,动作采用PLC集中控制,电器和气动元件均为国外进口元件。有罐接触的全是不锈钢或硬质塑料。
2.:滑道式冲洗罐机该冲洗罐机与卸垛提升机配套使用,空罐从卸垛机缓冲平台一侧的架空输送带进入到冲罐机上部的进罐翻罐器。将空罐翻转180度,使空罐罐口朝下,进入到清洗段,该清洗段用高温水喷射洗净空罐,再进到出罐翻罐器将罐翻转180度,使罐口朝上进入到灌装封口组合机。
3.150灌装封口组合机(JQ4B150) 本组合机是根据国外进口机器改进并结合国内市场的实际需求而设计的。适用于国内饮料行业的易拉罐饮料的灌装和封口。本组合机采用单室常压定量灌装阀灌装,该灌装阀为我厂自行研制并获取国家专利的产品。封口为二重卷边旋压成形,变频调速控制,具有灌装平稳、流量大、速度 快、灌装量准、无罐不灌装、不滴漏、料缸液位深度自动控制、料缸可自动清洗消毒,生产速度连续可调的特点,适用于各种型号的易拉罐的灌装和封口。本机组灌装头数为12头,封口头数为4头,生产能力为150罐/分,适用罐径为φ53-φ72.9mm,适用罐高为65-190mm,气源压力为0.6Mpa,整机功率为7.5KW。外形尺寸为2700X1500X2000mm。
4.液氮加注机一键式自动快捷服务(Quick Service):
A.氮气自动清扫机身内部积累的水份。
B.加速注氮头扫加速解霜工作。 C.CIP/SIP 氮气正压护理。型号:
Cryodoser S300系列与Siemens S7200 用途:用于饮料生产线。
功能:液氮加注机,将适量的液态氮精确的加入饮料灌内
原理:注射液氮入罐内,封盖后 液氮 会马上气化,
气氮等于700倍的液氮体积,与此会全使罐内添加压力,避免 最终产品发生匾罐现象。
总重量:160KG 液氮计量加注系统技术革新 无罐无充间隔加注方式(Pulse Injectionmodes),减压液氮耗费,降低运营成本。
 真空绝热保温-超低日蒸发率(NER)0.15升/时,液氮机降低运营成本 。
 喷嘴氮气护理系统(Nozzle Blanketing), 防止外面空气侵入喷腔内部结霜。
 液氮水平定位控制,水平压力稳定,提高液氮剂量精度,
 同时减低液氮“闪蒸”(Flash Loss)所造成液氮损耗 。
 液位以动力系统定位控制,免掉电子液位控制系统和电动阀门故障的维修问题。
 液气相分离器,确保液氮处於超冷状态,提高“纯液相”的质量,有助液氮剂量精确 。
 缓冲充氮功能,有效防止 液氮反弹溅出,液氮拾取量稳定,确保罐压平稳。
 配有过滤器(选项)10um,去除微粒污染。
防止外面潮湿热空气侵入机身。内部解霜,妨碍设备的操作。

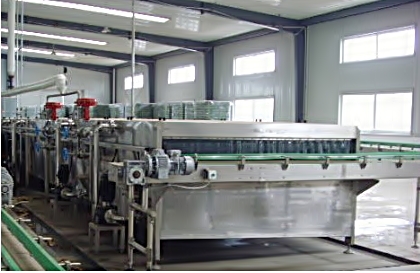

5.喷淋杀菌机 连续式喷淋杀菌、冷却、温瓶引进国处先进技术,
吸收意大利、台湾等同类产品基础上全新设计而成。主要用于各种瓶装、罐装饮料、
果蔬罐头的常压杀菌,也可用于PET聚脂瓶包装的茶饮料、
果汁饮料经热灌装后的冷却和含汽饮料、啤酒的温瓶。
本机为连续操作的玻璃瓶自动巴氏杀菌设备,加热采用蒸汽直接加热,
蒸汽耗量为800-1200kg/小时,蒸汽管道压力0.4MPa.此设备杀菌温度、
时间均可按工艺要求进行调整。
 韓靑食品机械有限公司 2013-2-22
