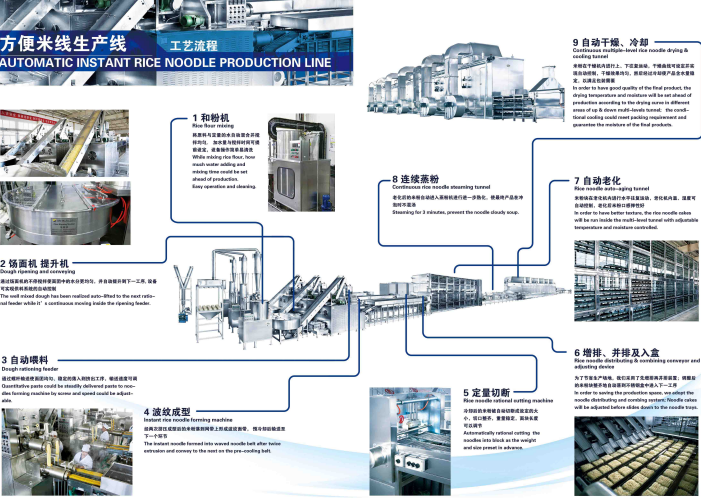

즉석 쌀면 가공공정 흐름도:
배합기-상승컨베어-원료자동공급-압출성형-정량절단-자동정렬-자동숙성-연속증좌-자동건조및냉각
青岛韩青食品机械有限公司
QINGDAO HANQING FOODSAPP LIANCE CO.,LTD
86-532-8520-0431-2
SNTRS40000개포장 면류 생산 라인
1, 원형 배합기
바렐 직경 : φ760mm Hopper 용량 : 2백80리터
모터 전원 : 4kw 크기: 1160 × 760 × 1천6백25mm
재질 : 탄소강, 스테인레스강
드럼 믹싱
주요 기술 성능 및 매개 변수
물통 용량 : 400리터 배럴의 내부 직경 : 900mm
기어드 모터 전원 : 0.55kw 규격 : φ1140 × 1500
소재 : 스테인레스 스틸
배포 :염수저장 탱크
용량 : 32리터
φ300mm :
크기 : φ350 × 2,450mm 소재 : 스테인레스 스틸
급수펌프(온도자동조절) 전력 : 0.37kw
2, 회전식 공급기
모터 동력 : 1.5kw 바렐 직경 : 1천2mm
크기:1200 × 1200 × 940 재질 : 스테인레스 스틸, 탄소강 등
3, 상승컨베어
벨트 폭 : 350mm 리프팅 높이 : 2,550mm
기어드 모터 전원 : 0.75kw 크기 : 3600 × 400× 3,000mm
소재 : 스테인레스 스틸
4, 공급호퍼
더블 사이드 이송 장치
기어드 모터 전원 : 1.1kw × 2 소재 : 스테인레스 스틸
크기: 1,250 × 1,000 × 950mm

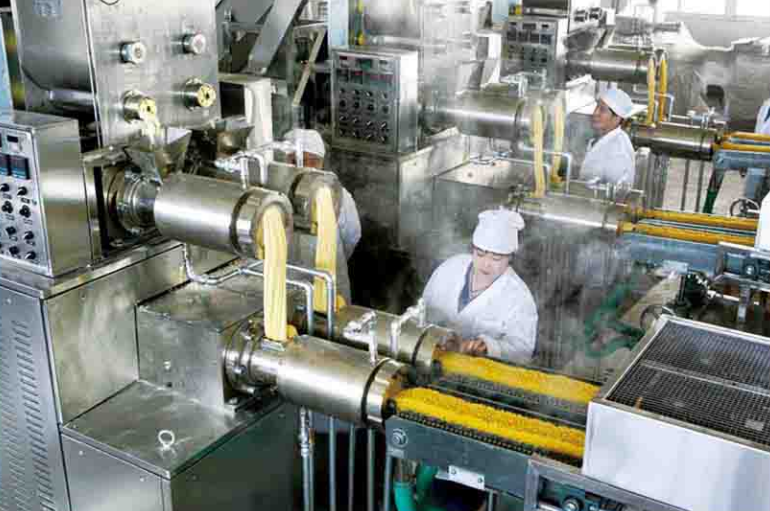

5 국수 압출기계
보조 장비 : 냉 온 조절 물 탱크의 1 세트
스퀴즈 모터 동력 : 11kw × 4 압출 해드 와 간격 : 300mm
수조 전력 : 6kw × 2 펌프 모터 : 0.37kw × 2
크기 : 2,530 × 1,100 × 1,852mm
탱크 크기: 900 × 450 × 500mm
재질 : 탄소강, 스테인레스강
6, 정량절단기
전송 네트 폭 : 180mm (2 열)
드라이브 모터의 동력으로 전송 네트워크 : 0.37kw × 2
절단 길이 : 100mm, 110mm 냉풍휀: 0.55kw × 1
냉각 팬 전원 : 40w × 12 크기: 3700 × 800 × 1천6mm
재질:스테인레스 스틸, 탄소강
절단4개
사이드 기능에 의해 측면조절 : 1set
2 열 컨베어 조립 전원 감속기 : 0.75kw
크기: 2000 × 500 × 1천2mm 재질 : 스테인레스 스틸, 탄소강 등
8 (자동배열장치) 기계 한 세트를 차단
중지 시간조절 : 체인 속도 자동 제어 건조기로이송
중지라인 : 2 set 운전 모드 : 실린더 드라이브
크기 : 300 × 820 × 1,550밀리미터 재질 : 스테인레스 스틸, 탄소강

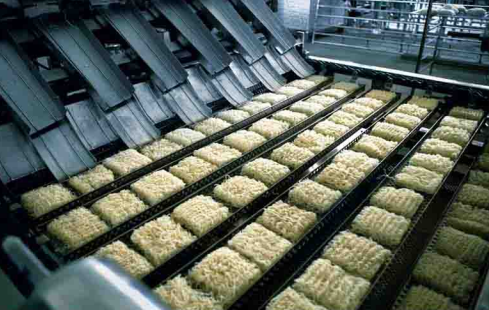

9,버켓공급장치
자동정열 장치로 8개로 재정열
4개 8개로 정열 공급장치
운전 모드 : 실린더 드라이브 크기: 450 × 820 × 1,200밀리미터
재질 : 스테인레스 스틸, 탄소강
10, 형틀수정장치
체인 숙성 기계에 연동
액션 드라이브 : 공기 크기 : 2000 × 820 × 1,000mm
소재 : 스테인레스 스틸

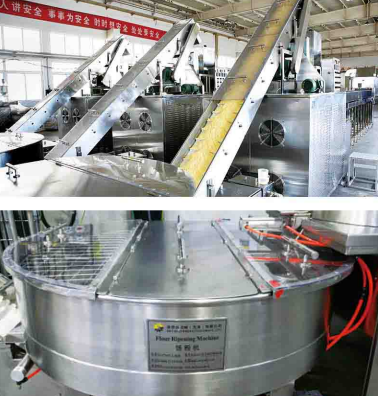

11, 숙성설비
노화 시간 : 3 시간 모터 전원 : 4kw
가열 증기 소비량 : 100kg / H set 치수 : 10,000 × 900 × 3천6mm
소재 : 스테인레스 스틸
12 증기 스티머
스팀가열 시간 : 2.5min 전원을 운전 : 숙성기계에 연동
개패 실린더 커버 : 4 실린더 직경 : φ80mm
실린더 스트로크 : 250mm
증기 압력 :0.2 - 0 0.3 MPA는 (조절 가능)
증기 소비 : 100kg / H 조 터널 유효 길이 : 2.7m
크기: 4300 × 880 × 970mm 재질 : 스테인레스 스틸, 탄소강 등

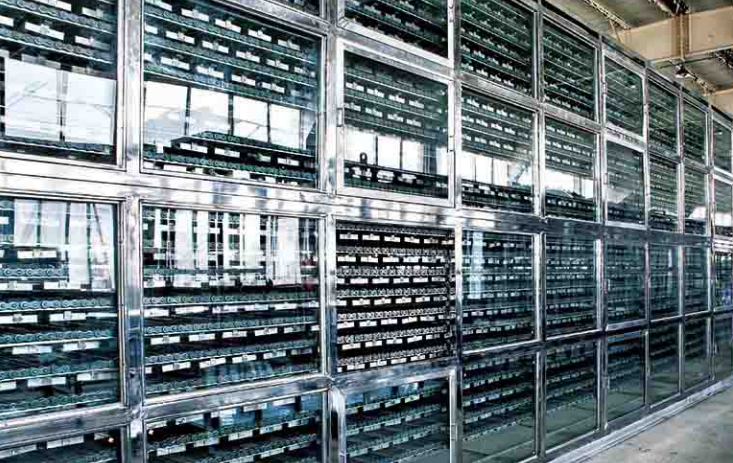

13, 건조설비
생산 능력 : 40,000 개 / 일, 70g / 팩 전원운전 : 숙성 기계에서 연동
에어 히터 : 3 set 팬 전력 : 4kw × 3 ea
내부 온도 : 50 ℃ -80 ℃(조절가능) 증기 압력 :0.3 - 0 0.5 MPA는
증기 소비 : 150kg / H 크기: 10,250 × 850 × 3,500mm
재질 : 스테인레스 스틸, 탄소강
14,냉각라인
운전 : 건조기 스프로킷 체인 생산 능력 : 40,000 봉지 / 일
터널 길이 : 3,800mm 네트 폭 : 800mm
냉각 시간 : 3 분 냉각 팬 : 45w × 5
크기: 5150 × 810 × 1,400mm 재질 : 스테인레스 스틸, 탄소강 등
15 이송컨베어
벨트 폭 : 150mm 기어드 모터 전원 : 0.37kw
크기 : 2000 × 450 × 920mm 재질 : 스테인레스 스틸, 탄소강
16, 검사 컨베이어
벨트 폭 : 150mm 기어드 모터 전원 : 0.37kw
크기 : 2200 × 450 × 1천80mm 재질 : 스테인레스 스틸, 탄소강
17, 완성품 컨베이어
벨트 폭 : 150mm 기어드 모터 전원 : 0.37kw
크기 : 2200 × 450 × 820mm 재질 : 스테인레스 스틸, 탄소강.
재품개선을 위하여 규격이 다소 변경 될수 있습니다
|
